Schlauchwaagen Messsysteme
Automatisierte Druckschlauchwaagen stellen in der modernen Geomesstechnik einen wichtigen Bestandteil des Monitorings dar. Sie eigen sich hervorragend zur Setzungs- und Bewegungsüberwachung von Objekten aller Art, egal ob Einfamilienhaus, Staudamm oder Kraftwerksturbine.
Wichtigster Bestandteil eines jeden Überwachungssystems ist der Sensor. Aus diesem Grund fertigen wir alle unsere hydrostatischen Sensoren selbst. Wir bieten Ihnen Komplettsysteme aus einer Hand, passend für fast jeden Einsatzzweck. Unser umfassendes Angebot an hydrostatischen Sensoren macht die Druckschlauchwaage für eine Vielzahl möglicher Messaufgaben und Einbausituationen verfügbar. Verschaffen Sie sich einen Überblick.
Unser umfassendes Angebot an hydrostatischen Sensoren bedient eine Vielzahl möglicher Einbausituationen und Genauigkeitsanforderungen. Position-Control hat die weltweit größte Auswahl an hydrostatischen SW-Sensoren. Aufgrund der jahrelangen Erfahrung im Design und Bau von hydrostatischen Messsystemen sind wir in der Lage in kürzester Zeit speziell auf Ihren Anwendungsfall zugeschnittenen Sensordesigns zu entwickeln.
| Vergleichstabelle [Sensor] | PC-HSAO | PC-HSD4 | PC-HSA6 | PC-HSA5 | PC-HSA2 | PC-HSA7 |
|---|---|---|---|---|---|---|
 |  |  |  |  |  |
|
| Technische Daten | ||||||
| Messbereich [mm] | 0 bis 200 mm 0 bis 500 mm (Series) 0 bis 1000 mm | 0 bis 200 mm 0 bis 500 mm (Series) 0 bis 1000 mm | 0 bis 200 mm 0 bis 500 mm (Series) 0 bis 1000 mm | 0 bis 200 mm 0 bis 500 mm (Series) 0 bis 1000 mm | 0 bis 200 mm 0 bis 500 mm (Series) 0 bis 1000 mm | 0 bis 200 mm 0 bis 500 mm (Series) 0 bis 1000 mm |
| Überlastsicher bis [mbar] | 350 | 350 | 350 | 350 | 350 | 350 |
| Power Supply [Volt ] | 10 - 24 DC | 10 - 24 DC | 10 - 24 DC | 10 - 24 DC | 10 - 24 DC | 10 - 24 DC |
| Ausgangssignal [Optionen] | 4-20 mA/2 Leiter [mA] 0 - 5 [Volt] | 4-20 mA/2 Leiter [mA] 0 - 5 [Volt] digital Modbus ASCII [RS 485] | 4-20 mA/2 Leiter [mA] 0 - 5 [Volt] digital Modbus ASCII [RS 485] | 4-20 mA/2 Leiter [mA] 0 - 5 [Volt] digital Modbus ASCII [RS 485] | 4-20 mA/2 Leiter [mA] 0 - 5 [Volt] digital Modbus ASCII [RS 485] | digital Modbus ASCII [RS 485] |
| Nullpunktfehler | max. ±0,15 % FS | max. ±0,1 % FS | max. ±0,1 % FS | max. ±0,09 % FS | max. ±0,07 % FS | max. ±0,05 % FS |
| Nichtlinearität | ±0,15 % FS | ±0,09 % FS | ±0,09 % FS | ±0,08 % FS | ±0,08 % FS | ±0,06 % FS |
| Temperaturbereich | -20°C ... +80 °C | -20°C ... +80 °C | -20°C ... +80 °C | -20°C ... +80 °C | -20°C ... +80 °C | -20°C ... +80 °C |
| Schockfestigkeit [g] | 50 | 100 | 100 | 100 | 150 | 200 |
| Schutzart | IP65 nach DIN VDE 0470 | IP67 nach DIN VDE 0470 | IP65 nach DIN VDE 0470 | IP65 nach DIN VDE 0470 | IP65 nach DIN VDE 0470 | IP65 nach DIN VDE 0470 |

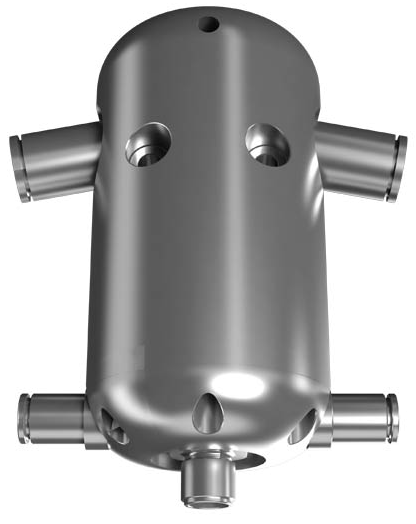

| Bauarten/Varianten | PC-HSA0 [analog output] | PC-HSA4 [analog output] PC-HSD4 [digital output] PC-HSD4_Inc [digital output incl. uniaxial Inklinometer ±15°] | PC-HSA6 [analog output] PC-HSD6 [digital output] | PC-HSA5 [analog output] PC-HSD5 [digital output] | PC-HSA2 [analog output] PC-HSD2 [digital output] | PC-HSD7 [digital output] |
